팬 프로펠러
사양
직경: Φ222~Φ1000mm
재질 : 알루미늄 마그네슘 합금

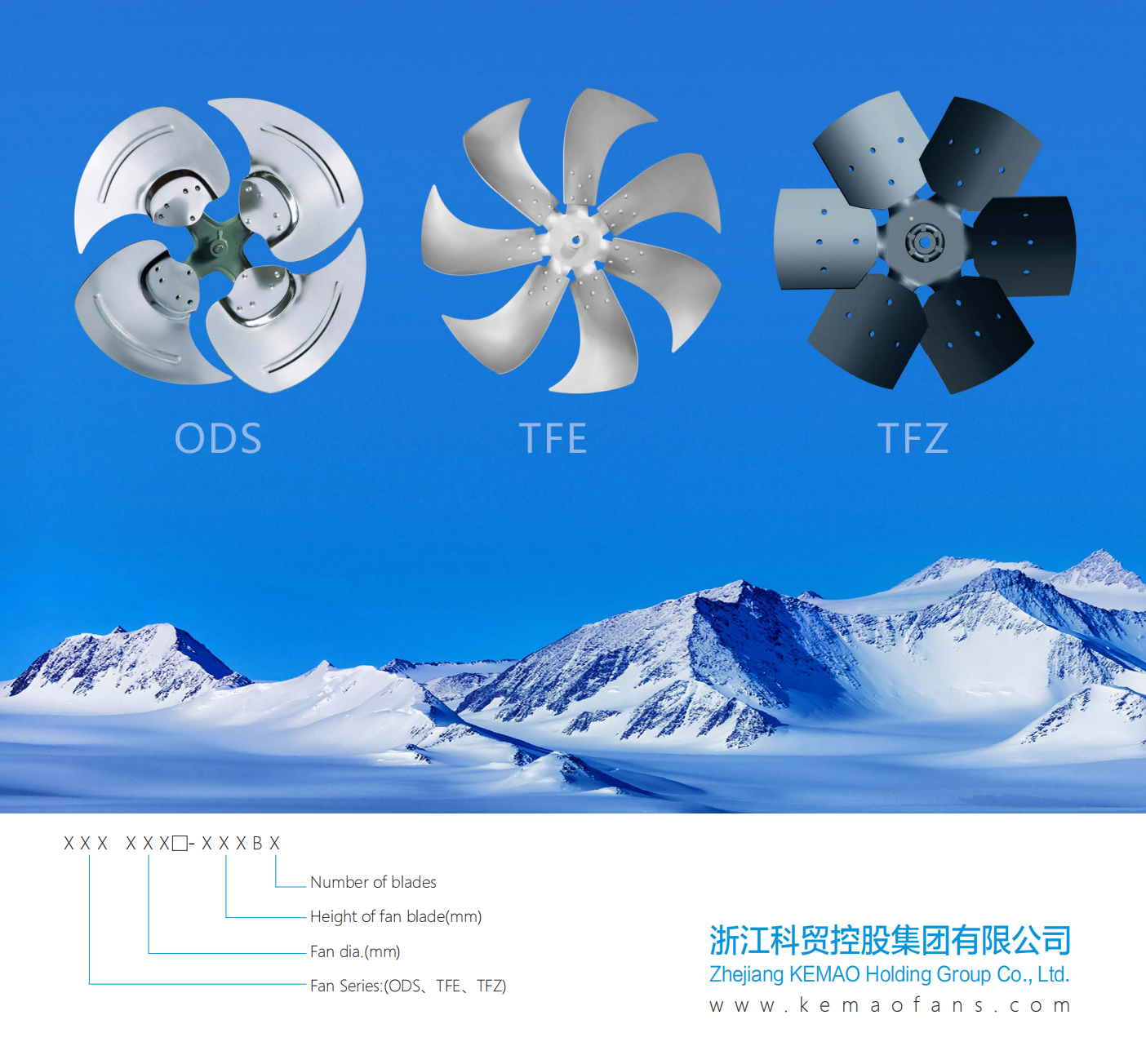

◇ 편평한 모양: 조밀한 구조, CW 및 CCW는 선택 사항입니다.
◇ 낫 모양 : 앞으로 구부러진 블레이드, 큰 공기량 및 고효율.

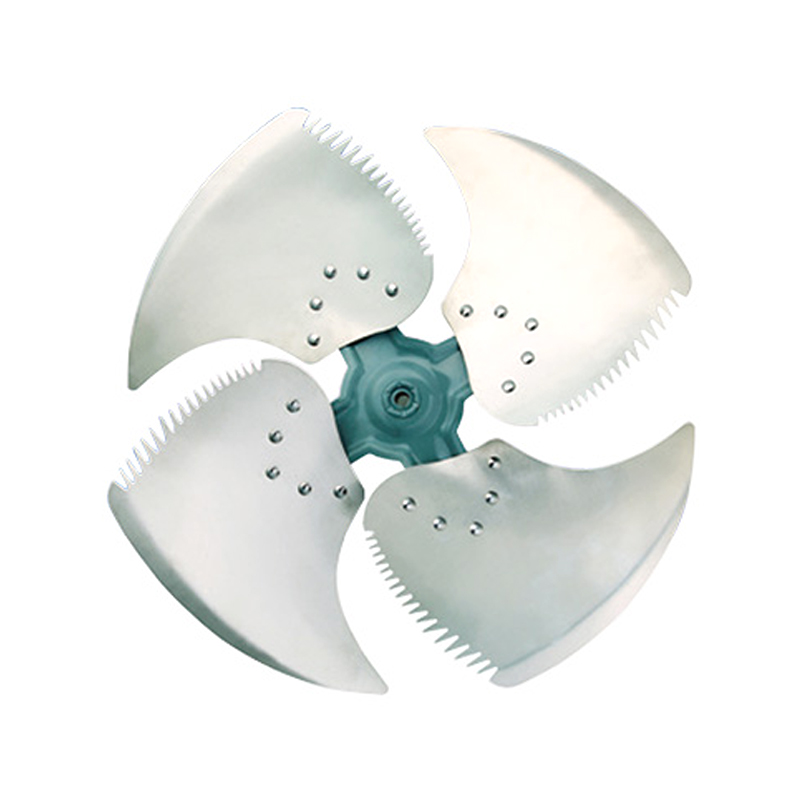

◇ 바이오닉 에어포일 모양: 길고 큰 코드 트레일링 에지 바이오닉 톱니 블레이드, 저소음 및 고효율
-
모델 회전 축 구멍 mm 각도 다이아. mm 최대. rpm 무게(kg) ODS460C-165B4 CCW 12/12.7/15/15.87 33 460 1400 1.5 ODS460C-185B4 CCW 12/12.7/15/15.87 33 460 960 1.3 ODS500C-135B4 CCW 12/12.7/15/15.87 27 500 1000 1.3 ODS500C-165B4 CCW 12/12.7/15/15.87 26 500 1000 1.4 ODS500C-175B3 CCW 12/12.7/15/15.87 28 500 1000 1 ODS500C-175B4 CCW 12/12.7/15/15.87 28 500 1000 1.4 ODS560C-145B4 시계방향/시계방향 12/12.7/15/15.87 30 560 1000 1.5 ODS560C-165B4 시계방향/시계방향 12/12.7/15/15.87 32 560 1000 1.5 ODS560C-170B4 CCW 12/12.7/15/15.87 28 560 960 1.6 ODS560C-170B5 CCW 12/12.7/15/15.87 35 560 960 2.1 ODS560C-200B5 CCW 12/12.7/15/15.87 36 560 960 2.3 ODS560C-200B5 CCW 12/12.7/15/15.87 36 560 960 2.3 ODS585D-145B4 CCW 12/12.7/15/15.87 25 585 1200 1.7 ODS610C-150B4 CCW 12/12.7/15/15.87 26.5 610 1000 1.6 ODS610C-165B4 CCW 12/12.7/15/15.87 30 610 1000 1.5 ODS630C-150B4 CCW 12/12.7/15/15.87 28.5 630 1000 2.2 ODS630C-165B4 CCW 12/12.7/15/15.87 29 630 1000 2.2 ODS660C-150B4 CCW 12/12.7/15/15.87 27 660 1000 2.6 ODS660C-165B4 CCW 12/12.7/15/15.87 30 660 1000 2.6 ODS680C-145B4 CCW 15/15.87 26 684 1000 2.6 ODS680C-165B4 CCW 15/15.87 30 680 1000 4.1 ODS710C-125B4 CCW 15.87/19 23.5 710 1200 3.8 ODS710C-135B4 CCW 15.87/19 26 710 1200 4 ODS710C-135B5 CCW 15.87/19 26 710 1000 4.5 ODS710C-145B4 CCW 19 27 710 1000 3 ODS710C-150B5 CCW 19 28 710 1000 4.5 ODS710C-200B4 CCW 19 24 710 1000 4.5 ODS760C-140B4 CCW 19 21.5 760 1000 4.2 ODS760C-190B4 CCW 19 23 760 1000 5.1 ODS760C-200B4 CCW 19 24 760 1000 5.1 ODS760C-215B4 CCW 19 26 760 1000 5.1 ODS760C-215B4 CCW 19 26 760 1000 5.1
모델 회전 축 구멍 mm 각도 다이아. mm 최대. rpm 무게(kg) TFE400-70B5 CW 12/12.7/15/15.87 32 395 1500 0 TFE450-60B5 CCW 12/12.7/15/15.87 23 450 1450 1 TFE460-75B5 CCW 12/12.7/15/15.87 31 460 1450 1 TFE460-85B5 CCW 12/12.7/15/15.87 35 460 1450 1 TFE500-75B5 CCW 12/12.7/15/15.87 31 500 1450 1.2 TFE500-85B5 CCW 12/12.7/15/15.87 35 500 1500 1.5 TFE560C-60B5 CW 12/12.7/15/15.87 23 560 1200 2.4 TFE560C-80B6 CW 12/12.7/15/15.87 30 560 1400 2.9 TFE630C-60B5 CW 12.7/15/15.88/19 24 630 1500 3.2 TFE630C-70B5 CW 12.7/15/15.88/19 27 630 1500 3.2 TFE630C-95B5 CW 12.7/15/15.88/19 33 630 1200 3 TFE630C-110B5 CW 12.7/15/15.88/19 40 630 960 3.2 TFE630C-115B6 CW 12.7/15/15.88/19 39 630 1000 2.7 TFE660C-100B6 CW 12.7/15/15.88/19 36 660 1000 3 TFE710C-70B5 CW 19 27 710 1200 3.4 TFE710C-80B5 CW 19 31 710 1200 3.5 TFE710C-100B5 CW 19 37 710 1000 3.1 TFE760C-80B5 CW 24 28.5 760 1200 5.2 TFE760C-90B5 CW 19 35 760 1000 3.6 TFE760C-100B5 CW 19 36 760 1000 3.6
회사 소개
Zhejiang Kemao Holding Group Co., Ltd.
Zhejiang Kemao Holding Group Co., Ltd. was founded in 1994 and is located in Xinchang, Zhejiang. As China 팬 프로펠러 Manufacturers and 팬 프로펠러 Factory, it has 30 years of experience in HVAC axial fan manufacturing, with more than 100 R&D personnel and more than 200 patented technologies.
Kemao는 중국의 대규모 HVAC 축류 팬 R&D 및 생산 기업이자 중앙 난방 및 저온 열 펌프용 축류 팬 전문 공급업체입니다.
또한 당사는 국가 하이테크 기업이자 중국 냉동 공조 산업 협회의 회원 단위이자 국가 표준 "HVAC용 축류 팬"의 주요 초안 단위이자 저장성에서 만든 "상업용 공조용 축류 팬" 그룹 표준의 주요 초안 단위이기도 합니다.
명예 증서
산업 지식 확장
팬 프로펠러의 공기역학적 설계 원리는 무엇입니까?
주요 초점은 팬 프로펠러 공기역학적 디자인은 에너지 손실을 최소화하면서 공기 흐름 효율을 극대화합니다. 공기 역학적 설계의 주요 고려 사항에는 블레이드 모양, 각도, 개수, 회전 속도 및 블레이드와 유체 간의 상호 작용이 포함됩니다.
팬 프로펠러 블레이드는 일반적으로 항공기 날개 디자인과 유사한 곡선 모양으로 설계됩니다. 곡선형 블레이드는 추력을 발생시키면서 기류 속도와 압력을 변화시켜 기류 효율을 향상시키기 때문이다. 블레이드 곡률 정도에 따라 공기 흐름 가속도와 압력 분포 정도가 결정되어 팬 효율에 영향을 미칩니다. 블레이드 모양, 특히 앞쪽 가장자리와 뒤쪽 가장자리를 최적화하면 공기 흐름 저항을 줄이고 추력 출력을 향상시킬 수 있습니다.
블레이드 받음각(블레이드와 공기 흐름 사이의 각도)도 핵심 설계 요소입니다. 받음각이 지나치게 크면 공기 흐름이 분리되어 소용돌이가 발생하고 공기 흐름이 불안정해져 효율성이 저하되고 심지어 팬이 정지될 수도 있습니다. 따라서 팬 프로펠러 설계는 최적의 공기역학적 효율성을 달성하기 위해 합리적인 받음각을 보장해야 합니다.
팬 프로펠러의 회전 속도 역시 추력에 영향을 미치는 중요한 요소입니다. 속도를 높이면 일반적으로 공기 속도가 증가하여 추력이 증가하지만 에너지 소비와 소음도 증가합니다. 따라서 설계에는 추력과 에너지 효율 간의 균형이 필요합니다.
팬 프로펠러 재료 선택이 성능에 어떤 영향을 미치나요?
팬 프로펠러의 재료 선택은 성능, 수명 및 유지 관리 비용에 큰 영향을 미칩니다. 다양한 재료의 기계적 특성, 내식성, 무게 및 비용은 팬 설계의 주요 고려 사항입니다. 일반적인 팬 프로펠러 재료에는 알루미늄 합금, 강철, 플라스틱 및 복합 재료가 포함되며 각각 고유한 장점과 단점이 있습니다.
알루미늄 합금은 주로 낮은 밀도, 우수한 기계적 특성 및 내식성으로 인해 팬 프로펠러에 널리 사용되는 재료입니다. 가벼운 특성 덕분에 팬 프로펠러는 더 낮은 에너지 소비로 작동할 수 있어 전체 시스템의 부담이 줄어듭니다. 알루미늄 합금은 가공성이 뛰어나 복잡한 형상으로 쉽게 제조할 수 있습니다. 그러나 단점은 강도와 고온 저항이 제한되어 있어 특히 고하중과 고온에서 피로를 유발할 수 있다는 것입니다.
강철은 특히 중부하 산업 응용 분야에서 무거운 하중을 견뎌야 하는 팬 프로펠러에 자주 사용됩니다. 강철의 강도와 강성은 알루미늄 합금보다 훨씬 뛰어나므로 스트레스가 심한 작업 환경에 적합합니다. 그러나 강철의 단점은 무게로 인해 팬 시스템에 부담이 가중되고 에너지 효율이 감소할 수 있다는 점입니다.
플라스틱 및 복합 재료(예: 탄소 섬유 및 유리 섬유)는 현대 팬 프로펠러 설계에서 점점 인기를 얻고 있습니다. 복합재료는 높은 비강도(중량 대 강도 비율)와 내식성을 제공하여 우수한 구조적 강도를 유지하면서 무게를 줄일 수 있습니다. 예를 들어, 탄소 섬유는 가벼우면서도 강도가 매우 높아 고성능 항공이나 경주용 팬 프로펠러에 적합합니다. 복합 재료의 단점은 높은 생산 비용과 까다로운 제조 공정입니다.
팬 프로펠러 재료의 선택은 적용 환경, 비용 예산, 성능 요구 사항 및 유지 관리 주기를 종합적으로 고려하여 이루어져야 합니다. 금속은 고온, 고부하 환경에 더 적합한 반면, 복합 재료는 더 높은 중량과 에너지 효율성 요구 사항이 있는 응용 분야에 더 나은 선택일 수 있습니다.
팬 프로펠러의 설계 요구 사항은 다양한 응용 시나리오(예: 항공, 산업, 해양)에 따라 어떻게 다릅니까?
팬 프로펠러 설계 요구 사항은 항공, 산업, 해양 등의 부문을 포괄하는 적용 시나리오에 따라 다릅니다. 각 부문마다 팬 성능, 재료 선택 및 디자인 구조에 대한 요구 사항이 다릅니다.
항공 분야에서 팬 프로펠러는 일반적으로 터보팬 엔진 추진 시스템에 사용됩니다. 업계의 엄격한 추력 효율 및 연료 소비 요구 사항을 충족하려면 팬 프로펠러가 탁월한 공기 역학적 성능을 발휘해야 합니다. 팬 블레이드는 높은 회전 속도의 스트레스를 견디는 동시에 내열성과 피로 저항성을 갖도록 경량, 고강도 소재로 설계되어야 합니다. 팬 프로펠러 성능을 향상시키기 위해 고강도 티타늄 합금 또는 복합 재료가 종종 사용되는 이 분야에서는 재료 선택이 특히 중요합니다.
Zhejiang Kemao Holding Group Co., Ltd.의 기술 R&D 팀은 이 분야에서 강력한 기술적 우위를 자랑합니다. 팀은 50명 이상의 전문 기술자와 교수, 부교수, 3명의 수석 엔지니어, 여러 명의 박사 학위 및 인증된 엔지니어를 포함하여 80명 이상의 엔지니어로 구성됩니다. Zhejiang Kemao Holding Group Co., Ltd.는 팀의 강력한 혁신 역량과 광범위한 산업 경험을 활용하여 항공 산업의 최첨단 기술을 통합하고 고급 전산유체역학(CFD) 시뮬레이션과 다분야 설계 최적화 방법을 사용하여 팬 프로펠러의 공기역학적 효율성을 개선하고 재료 피로로 인한 마모를 줄여 전반적인 엔진 성능을 향상시킬 수 있었습니다.
Zhejiang Kemao Holding Group Co., Ltd.는 또한 Zhejiang University와 같은 주요 연구 기관과 심층적인 산학연 연구 협력을 구축하여 팬 프로펠러 재료 개발 및 성능 최적화를 위한 탄탄한 기술 지원을 제공하고 있습니다. 이번 협력을 통해 Zhejiang Kemao Holding Group Co., Ltd.는 최첨단 과학 연구 결과를 활용하고 이를 실제 제품에 적용하여 팬 기술의 혁신을 주도할 수 있습니다.
산업 응용 분야에서 팬 프로펠러는 공조, 환기 및 냉각 시스템에 널리 사용되며 그 설계는 신뢰성, 내구성 및 에너지 효율성을 강조합니다. 항공 부문에 비해 산업용 팬은 더 허용적인 환경에서 작동하며 일반적으로 극도로 높은 온도와 부하에 영향을 받지 않습니다. 따라서 팬 프로펠러 설계는 소음을 최소화하면서 장기간 작동 시 높은 효율을 유지하는 데 더 중점을 둡니다. 블레이드 모양, 회전 속도 및 재료 선택은 특정 산업 환경에 최적화되어 있습니다. 이 분야에서 Zhejiang Kemao Holding Group Co., Ltd.의 기술적 우위는 강력한 R&D 역량에 반영됩니다. 이 회사는 특정 응용 시나리오를 기반으로 팬 프로펠러 설계를 맞춤화할 수 있는 고도로 숙련된 R&D 팀을 자랑합니다. 예를 들어, Zhejiang Kemao Holding Group Co., Ltd.는 효율적인 공기 역학 모델과 CFD 시뮬레이션 분석을 활용하여 블레이드 모양을 효과적으로 최적화하여 공기 흐름을 늘리는 동시에 소음을 줄일 수 있습니다. Zhejiang Kemao Holding Group Co., Ltd.는 Zhejiang University와의 파트너십을 통해 첨단 재료 기술을 활용하여 다양한 산업의 요구를 충족하는 내식성, 저소음, 고효율 산업용 팬을 개발할 수 있습니다.
해양 부문에서 팬 프로펠러(특히 프로펠러)는 수중 환경에서 강력하고 효율적인 추력을 제공해야 합니다. 물은 공기보다 밀도가 훨씬 높기 때문에 해양 프로펠러 설계는 방수를 효과적으로 극복하고 추진력을 극대화해야 합니다. 또한, 선박용 프로펠러는 바닷물의 침식을 견딜 수 있도록 뛰어난 내식성을 보여야 합니다.
Zhejiang Kemao Holding Group Co., Ltd.는 또한 이 분야에서 상당한 기술 보유량과 이점을 보유하고 있습니다. R&D 팀의 광범위한 전문 지식을 활용하여 회사는 선박용 맞춤형 팬 프로펠러 설계를 제공할 수 있습니다. Zhejiang Kemao Holding Group Co., Ltd.는 연구 기관과의 협력을 통해 혁신적인 복합 재료와 부식 방지 기술을 활용하여 특히 해양 환경에 적합한 내구성이 뛰어난 프로펠러를 생산합니다. 또한 정교한 CFD 시뮬레이션 분석을 통해 프로펠러 유체 역학 성능을 최적화하여 에너지 소비를 줄이고 추력을 높입니다.
